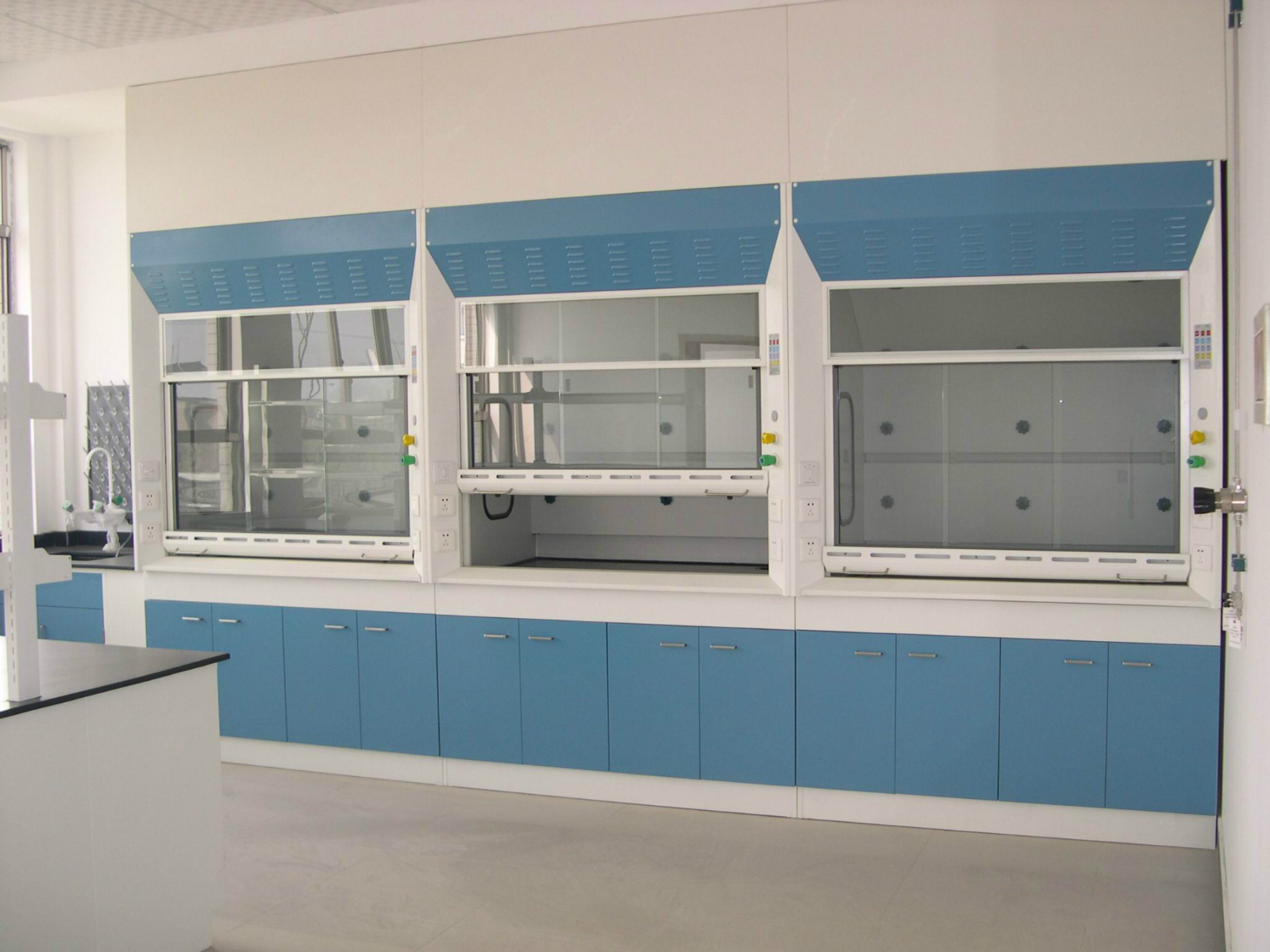

029-86690509一、实验室通风柜技术标准：
（1）防火：绝不使用任何可燃性的材料
（2）防爆：柜体前端为5mm防爆玻璃、柜体的两侧为双层结构、内衬为6mm抗倍特板，
双层结构对柜内可能发生的爆炸有释压的功效
（3）抗腐蚀：
外部：钢制柜体采用酸洗磷化后喷塑、有优越抗腐蚀性能
内部：耐酸碱抗倍特内衬板、有优越的抗腐蚀能力（4）高效：导流板为三段可拆式结构、根据实验需求还可以对其中第二块导流板
的位置进行调整，同时导流板可以方便拆卸进行清洗
（5）易维护：采用独特的侧配重结构和可拆卸的活动顶板和侧板，便于配重、电
气部分及气路的维护和升级
二、实验室通风柜气流控制要求及控制系统特点：
（一）实验室气流控制目标：
·操作员的安全：捕捉和排除有害颗粒
·房间压力：保持正确的气流方向，防止污染
·通风：保证正确的房间通风换气
·舒适：保证实验环境温湿度
·节能：降低运行费用，节约能源
（二）实验室气流控制方案的主要特点（实验室有通风柜）
·通风柜排风量、房间补风量采用蝶阀或文丘里阀控制
·蝶阀特性：结构简单、 造价低、 运行可靠、 但精度较低
·文丘里阀（美国进口）特性：
·阀门压降在150-750Pa范围内流量与压力无关（保证流量的准确性）
·风量控制精确到气流控制信号的±5％。阀前，阀后无需附加的直风道
·阀门有定风量和变风量控制类型，满足实验室气流多种控制要求
·阀门控制响应快速、 准确
·控制信号变更反映时间：<1秒
·风道静压变更反映时间：<秒
·风量控制过冲量小于±5％
·阀门可调比可达20：1
·通风柜控制配置专用通风柜控制系统
·通风柜控制器（FHM610控制器）控制通风柜排风量，保证通风柜平均面风速恒
定在控制点
·动态显示实际的面风速
·对排风系统故障作出声光报警
·紧急情况下，操作人员可通过控制器面板按键强制通风柜排风为最大
·通风柜调节门传感器（VSS传感器）检测调节门高度/通风柜开口大小，设定所需排风量
·我们所选VSS传感器为垂直调节门传感器
·根据需要还可选择水平调节门传感器和组合式（垂直水平）传感器
·房间补风，排风配置专用的通风控制系统
·每个实验室配置一台房间控制器（MAC312）独立控制每个房间的补风和排风
·每一台房间控制器可同时检测两台通风柜的排风量
·配合房间内通过柜排风的动态调节，动态调节房间内的补风阀和排风阀，保证
房间余风量恒定
